傳統加工方式的突破 電火花-放電成型加工工藝 |
![]() |
什麼是放電成型加工?
放電加工,也稱為EDM,是一種藉由放電產生火花,使工件成為所需形狀的一種製造工藝。介電質液體分隔兩電極並施以電壓,產生週期性快速變化的電流放電,以加工材料。其中一個電極稱為工具電極,或稱為極頭,另一個電極則稱為工件電極,或簡單稱作工件。在放電加工的過程中,工具電極和工件電極間不會有實際的接觸。 |
![]() |
![]() |
放電成型加工歷史沿革 1943年,俄國學者拉扎連科夫婦受命研究防止鎢電極接觸時造成火花而侵蝕的現象。雖然研究失敗了,但發現只要將電極放在介電質液體中,這種侵蝕現象可以被很精確的控制,就此發明了放電加工機,加工難以加工的材料,像是鎢。 同時期,美國哈羅德·斯塔克、維克多·哈丁和傑克·比弗,也發明放電加工機。起初使用微弱的電蝕刻工具製作,但不成功,在使用了更強大的火化、自動重複的火花和電磁斷續器排列而成的液體置換功能後,成了實用的機器,可在一分鐘內產生60次火花,後來改進真空管電路可在一分鐘之內產生數千次火花,顯著的增加切削速度。 |
放電成型加工差異

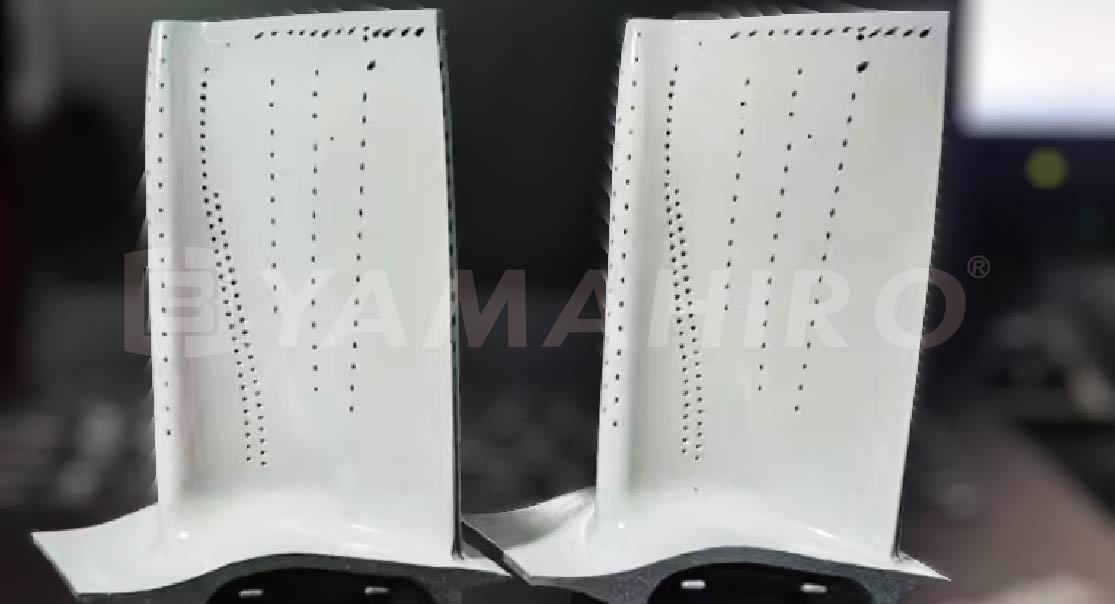

時間效率的考慮因素 放電成型加工速度快,搭配合適的旋轉定位平台,可以達成更複雜的零件加工,讓加工的範圍增大。例如,製造航太工業零件時,需要在曲面或圓形表面進行細緻的加工,就可以使用火花放電加工機,搭配防水的高精度旋轉定位平台進行精密加工,既精確又快速。 |
![]() |
放電成型加工的應用
放電成型加工廣泛應用在模具製造、機械加工行業。可以加工傳統切削方法難以加工的超硬材料和複雜形狀的工件,通常用於加工導電的材料,可以在諸如鈦合金、工具鋼、碳鋼和硬質合金等難加工材料上加工複雜的型腔或者輪廓。工具電極一般採用石墨或紫銅,工具和工件浸沒在煤油基工作液中,通過放電把工具電極上的形狀複製到工件上。 | ![]() |
結論
放電成型加工是精確且具有高效率的加工工藝,搭配旋轉定位平台能讓加工範圍變得更大更廣,適合為各種產業加工複雜形狀。與許多其他製造工藝相比,具有更多優勢,更精確、更有效率、更省成本,為製造業創造更大的市場競爭力。
