斜齿轮的原理与应用 为什么电动车靠它运转？

当我们提到机械传动时，「齿轮」几乎是所有设备中不可缺少的重要元件。而在众多齿轮种类中，斜齿轮（Helical Gear）是常见、应用广泛的一种。从电动车传动系统、变速箱、自动化设备，到各种工业机械，都能看到斜齿轮的身影。它之所以被大量使用，最大的原因就在於「运转平顺、效率高」。

那么，斜齿轮到底是什么？它和一般齿轮又有什么不同？

 什么是斜齿轮？

斜齿轮最大的特徵就是齿面呈现「斜角排列」，和一般直齿轮相比，斜齿轮在啮合时并不是整个齿面瞬间接触，而是像拉炼一样，逐渐接触、逐渐分离。这种接触方式可以大幅降低冲击与震动，因此运转起来会更加平顺，高速运转设备大多会选择使用斜齿轮。

 斜齿轮的传动原理

斜齿轮属於「滚动接触传动」，当两颗齿轮互相啮合时，力量会沿著斜向齿面慢慢传递，因此在动力输出时能保持稳定性，并提高整体传动效率。

简单来说，斜齿轮有几个非常明显的特点： • 传动效率高 • 运转平顺 • 高速性能佳 • 动力传递稳定

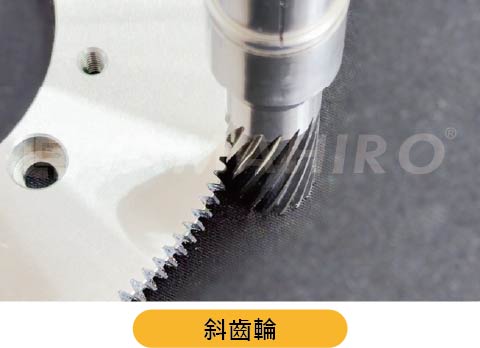

 斜齿轮的加工方式

斜齿轮是常见齿轮，加工精度十分重要，目前常见的加工方式包含：

滚齿加工（Gear Hobbing）
利用滚齿机进行加工，具有加工速度快、成本稳定的优势。

CNC 铣削加工
部分高精度斜齿轮，会搭配CNC加工机进行制作，以提高齿形精度与一致性。

完成加工后，通常还需要进行热处理、研磨与精密量测，确保齿轮在高速运转时仍能保持稳定。

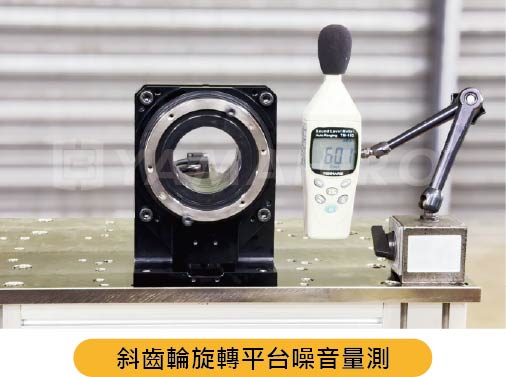

 斜齿轮如何量测与检测？

斜齿轮的品质，除了加工之外，量测也是非常重要的一环。

斜齿轮常见的检测项目包括：

• 齿距量测
• 齿厚量测
• 齿形偏差检测
• 传动误差检测

 斜齿轮的优点

斜齿轮之所以被大量使用，主要是因为它在效率与平顺性之间取得了非常好的平衡。

相较於其他传动方式，斜齿轮具备以下优势： 1. 传动效率高 斜齿轮属於滚动接触，因此能有效降低能量损耗。 2. 适合高速运转 由於运转平顺，因此非常适合高速设备。 3. 动力传输稳定 能够将输入端力量完整传递到输出端。

 斜齿轮常见应用

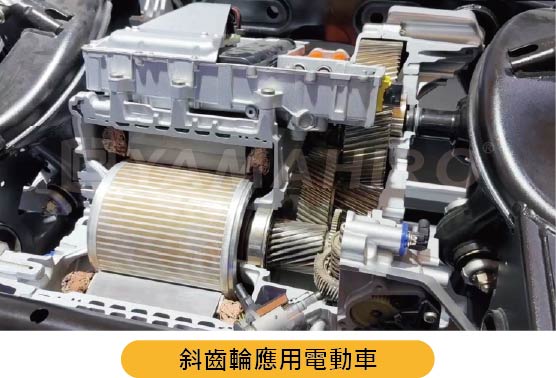

斜齿轮最常见的应用，就是汽车变速箱，变速箱需要高速运转、平顺换档、稳定传递动力，而这些特性，就是斜齿轮最大的优势。

除此之外，斜齿轮也广泛应用於： • 自动化设备 • 工业减速机 • CNC 工具机 • 马达传动系统 • 包装机械 • 输送设备

 结语：斜齿轮为什么这么常见？

斜齿轮之所以成为工业中最普遍的传动方式之一，原因就在於它兼具了高效率、高速性能与稳定传动，虽然不同齿轮各自有适合的应用领域，但如果需求是「高速、平顺、长时间运转」，斜齿轮依然会是选择之一。
