蜗杆蜗轮原理解析 高扭矩与自锁功能的应用

当提到「大扭矩、自锁能力」的传动结构时，蜗杆蜗轮（Worm Gear）绝对是最具代表性的齿轮种类之一。具备特殊的传动特性，在许多需要低速、高负载与防止倒转的设备中，例如电梯、闸门、升降设备，到各种定位机构与减速机，都能看到蜗杆蜗轮的应用。

 什么是蜗杆蜗轮？与一般齿轮有什么不同？

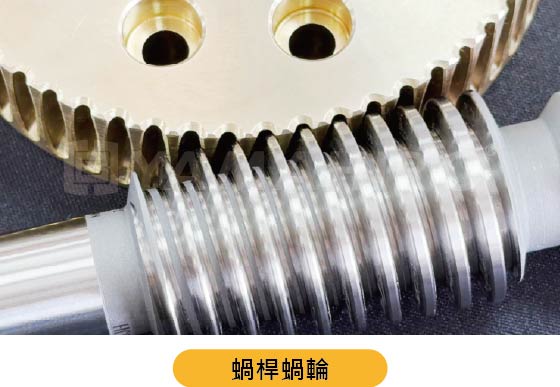

蜗杆蜗轮是一种由「蜗杆」与「蜗轮」组成的传动结构。其中，蜗杆外观看起来类似螺丝，而蜗轮则像是一颗圆盘状齿轮，蜗杆旋转时，会带动蜗轮转动，藉此完成动力传递。
和一般齿轮最大的不同，在於蜗杆蜗轮属於「滑动接触传动」， 因为依靠滑动摩擦，蜗杆蜗轮可以实现非常大的减速比。此外，蜗杆蜗轮还有一个特性，就是「自锁能力」。简单来说，就是当输入端停止转动后，输出端很难反推回去，能有效防止设备倒转。这也是为什么蜗杆蜗轮经常被应用在电梯、升降平台与闸门设备中的原因。

相比一般齿轮，蜗杆蜗轮通常具备以下特点： • 减速比大 • 扭矩输出高 • 具备自锁能力 • 适合低速高负载应用 • 运转稳定

 蜗杆蜗轮的传动原理

蜗杆蜗轮主要依靠「滑动摩擦」来进行动力传递。当蜗杆旋转时，会像螺丝推动螺帽一样，带动蜗轮慢慢转动。能够在有限空间内，实现大减速比与高扭矩。

简单来说，蜗杆蜗轮有几个非常明显的传动特性：
• 高减速比
• 大扭矩
• 自锁能力


其中，「自锁能力」是蜗杆蜗轮具代表性的特点之一。设备在停止后，不容易自行倒退或滑动。适合应用於需要固定位置、承受重量或避免倒转的设备。不过，由於蜗杆蜗轮属於滑动摩擦传动，运转时会产生热能与能量损耗，传动效率通常会低於斜齿轮或海波齿轮。

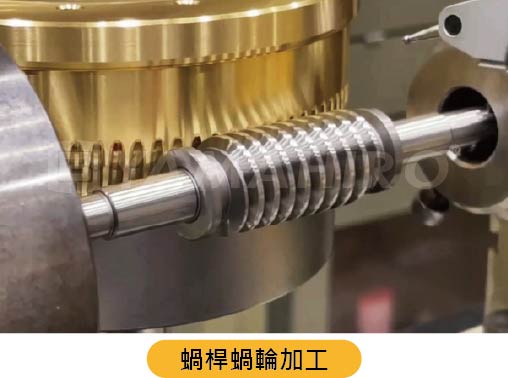

 蜗杆蜗轮的加工方式

由於蜗杆与蜗轮属於一对一配合的传动结构，因此两者的齿形、导程与接触精度，都必须高度匹配，才能确保运转时的平顺性与稳定性。

蜗杆蜗轮常见的加工流程包括： • 车床加工 • 滚齿加工 • 热处理 • 齿面研磨 • 啮合修整加工

蜗杆蜗轮长时间运转时容易产生摩擦与热能，加工品质与润滑设计，对整体寿命与稳定性都非常重要。

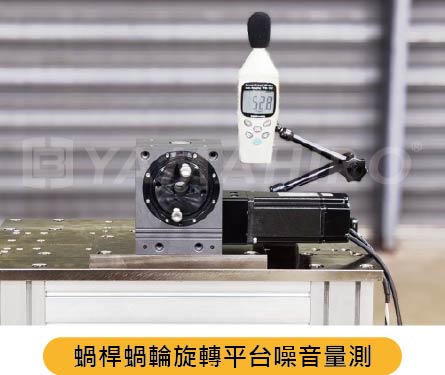

 蜗杆蜗轮如何量测与检测？

蜗杆蜗轮在量测与检测上，除了齿形精度之外，也特别重视整体啮合状况与传动稳定性。如果齿形、导程或接触位置出现误差，会增加摩擦与噪音，也可能影响传动效率与使用寿命。

常见的检测项目包括：

• 齿型量测
• 导程精度检测
• 传动误差检测
• 啮合接触检查

 蜗杆蜗轮的优点

蜗杆蜗轮最大的优势，在於它能同时兼顾「大扭矩、高减速比与自锁能力」。

相较於其他传动方式，蜗杆蜗轮具备以下几个明显优点： 1. 高减速比 即使只使用单组传动，也能达到非常大的减速效果，适合空间有限的设备。 2. 大扭矩输出 能将速度转换成更大的力量，因此非常适合高负载应用。 3. 具备自锁能力 停止运转后，输出端不容易反推输入端，可有效防止设备倒退。 4. 运转平稳 由於接触方式较连续，因此低速运转时稳定性佳。 5. 适合定位与升降设备 特别适合需要固定位置与承受重量的应用场景。

 蜗杆蜗轮常见应用

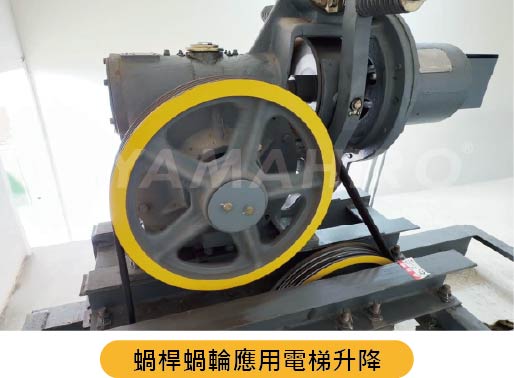

蜗杆蜗轮因为具备高减速比、大扭矩与自锁能力，因此特别适合应用在高负载，且需要防止倒转的设备中。其中，最常见的应用就是电梯系统。电梯在运作时，不只需要承受重量，更重要的是在停止后，必须维持稳定，避免因外力造成滑动或倒退。

除了电梯之外，蜗杆蜗轮也广泛应用於： • 闸门设备 • 升降平台 • 工业减速机 • 输送设备 • 定位机构 • 自动化设备

在需要稳定控制、固定位置与安全性的设备中，蜗杆蜗轮是非常成熟且可靠的传动方式。

 结语：为什么蜗杆蜗轮至今仍被大量使用？

虽然现在的传动技术越来越多元，但蜗杆蜗轮依然在许多工业设备中扮演非常重要的角色。
